Настраиваем JTDX

Настраиваем JTDX. Часть вторая.

Перед настройкой JTDX проверим некоторые настройки в Windows:

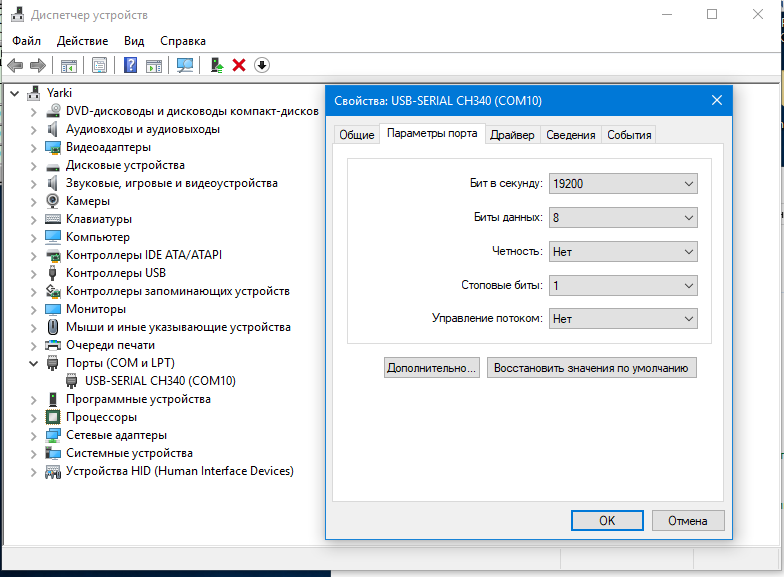

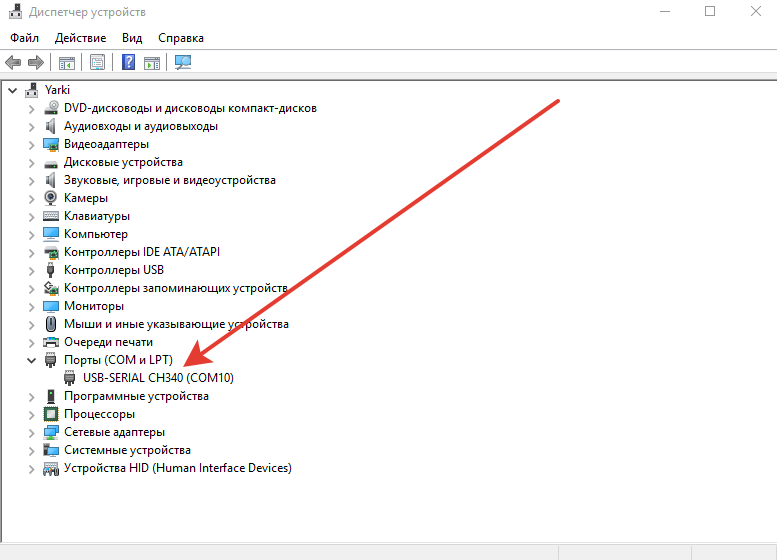

Первым делом, проверяем настройки COM порта CH340, его номер должен быть затем установлен в flrig (у меня COM10).

Проверяем соответствие Параметров порта. Делаем как на картинки в обоих окнах (в окне конфигурации flrig и в ниже показанном окне ):

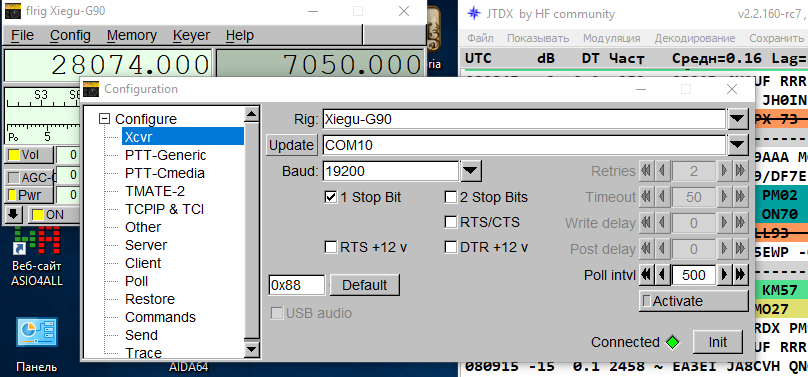

Настраиваем flrig: Нажимаем на Config в меню.

Делаем как я говорил ранее. Выбираем свой трансивер и т.д.

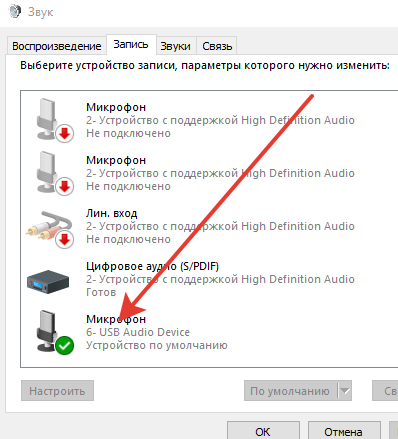

Теперь в настройках "Звуки" (в windows) выбираем следующие значения:

Нажимаем в каждом окне ОК.

Теперь, предлагаю так же посмотреть картинки по настройке самой программы JTDX.

Окно программы:

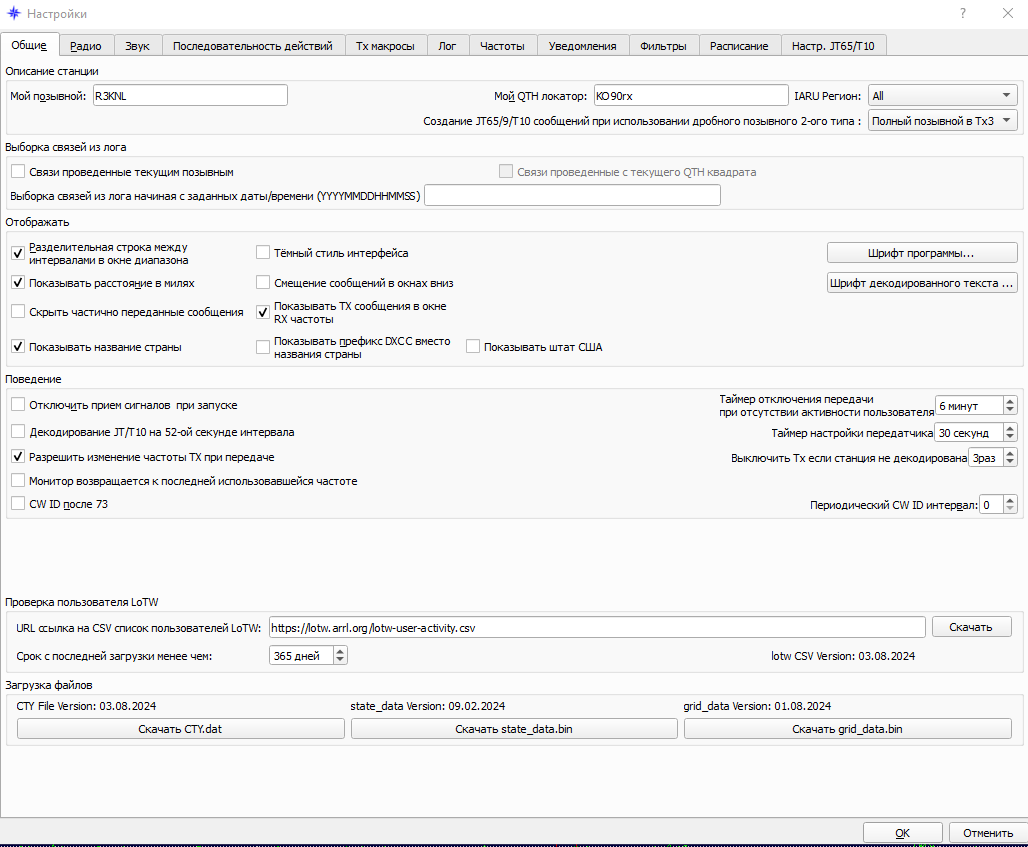

В разделе меню "Общие" прописываем свой позывной локатор и др. "птички", как на картинке. Если птичку мили убрать, будут километры!

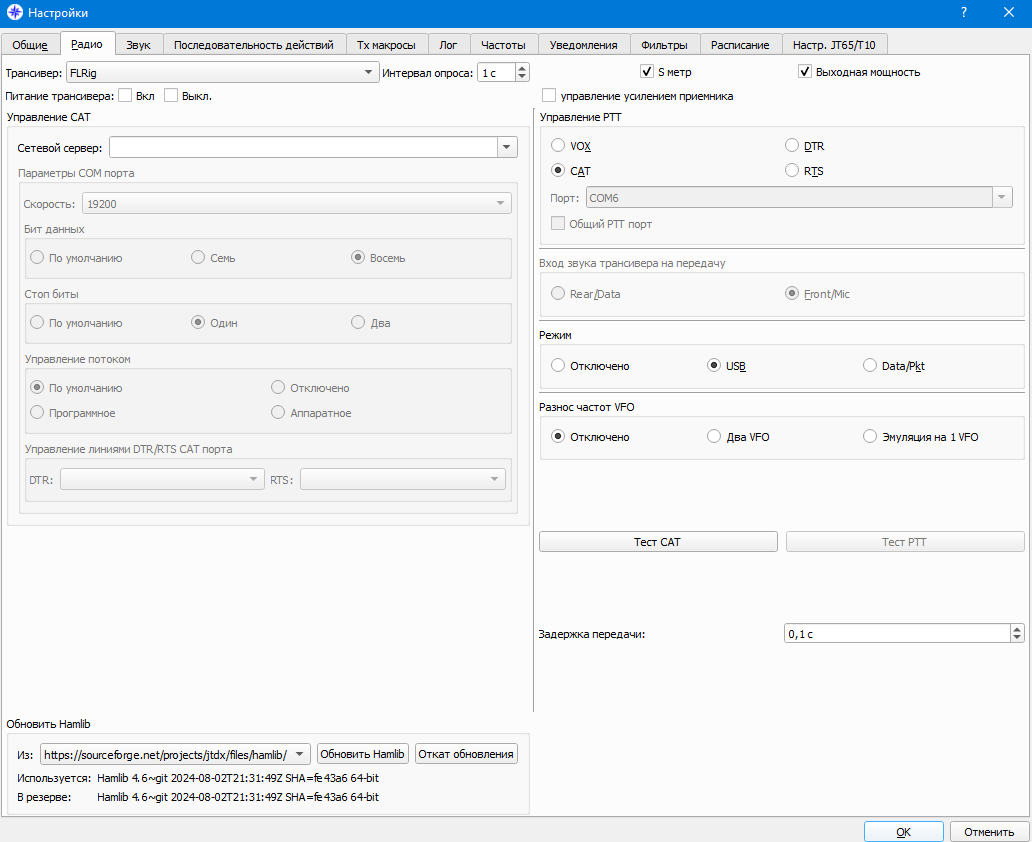

В разделе меню "Радио" устанавливаем работать через flrig. У Вас может быть по другому.

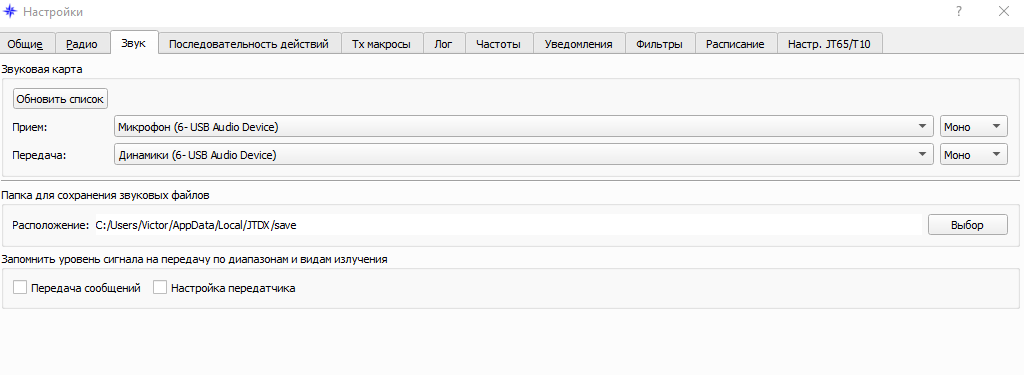

у меня используется XIEGU G90 и интерфейс связи его с компом - адаптер Xiegu DE-19. Настройки звука для него. Цифры могут быть на разных компах разные!

На картинке ниже, смотрим, приглашение я выбрал чтобы видеть результат. Можно поставить АВТОМАТ. Как Вам больше нравиться.

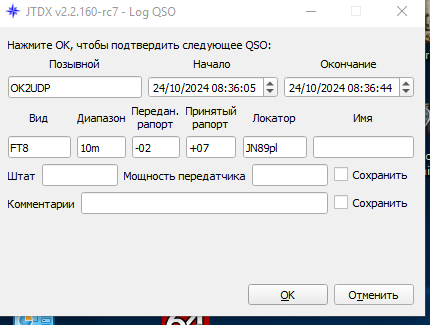

Окно показывающегося приглашения, жмем ОК. Данные о QSO заносятся в журнал.

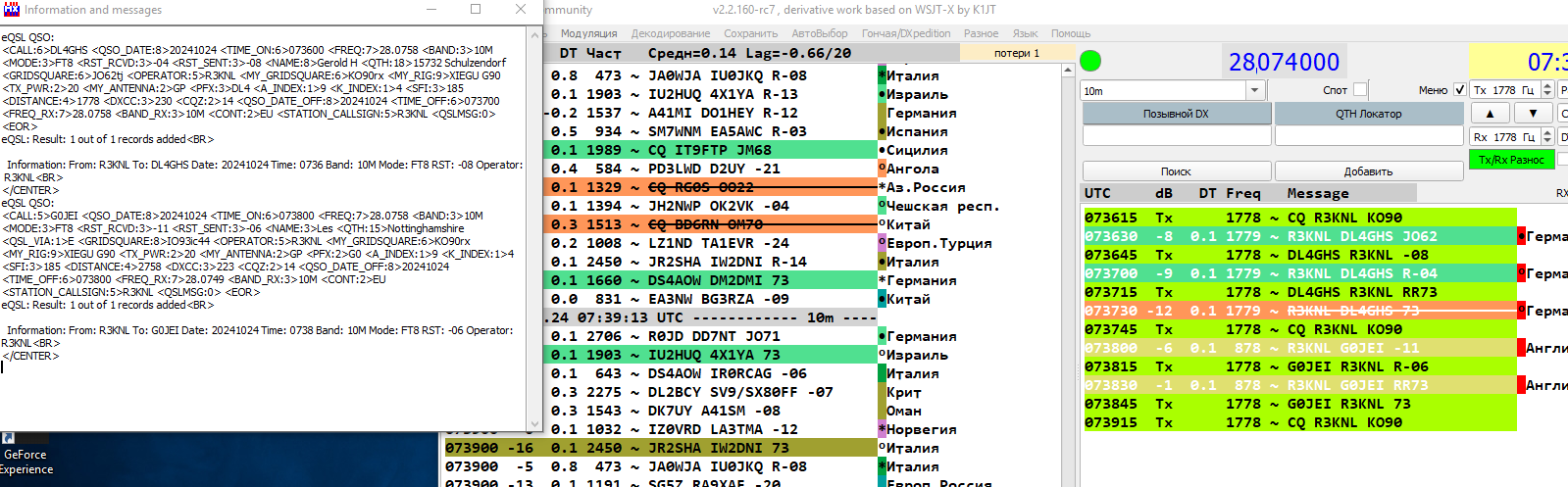

А это окно записи QSO в eQSL сайт. Просто смотрим, радуемся и закрываем!

Окно макросы.

Макросы используются для отправки часто используемых сообщений (примеры приведены выше).

- Чтобы добавить новое сообщение в список, введите нужный текст (до 13 символов) в поле ввода вверху, затем нажмите «Добавить».
- Чтобы удалить сообщение, нажмите на него, а затем нажмите «Удалить».
- Поддержка символов замещения — например, символ @ заменяется позывным корреспондента, символ & — позывным пользователя (основной частью при дробном позывном), символ # — рапортом для передачи.
- Возможность смены свободного сообщения во время его передачи — можно выбрать другое сообщение из доступных в списке.
- Обновление макросов — они обновляются при изменении позывного в окне DX Call.

При переходе с одной версии JTDX на другую — в некоторых случаях файл JTDX.INI необходимо удалить, чтобы новые TX-макросы стали доступны для использования.

Пример: Как отправить свое сообщение. Выбираем окошко 2, см. рисунок ниже. В окошке, выбираем свободное сообщение. Вместо TNX 73 выбираем нужный нам текст, и он будет отправлен при следующей передачи.

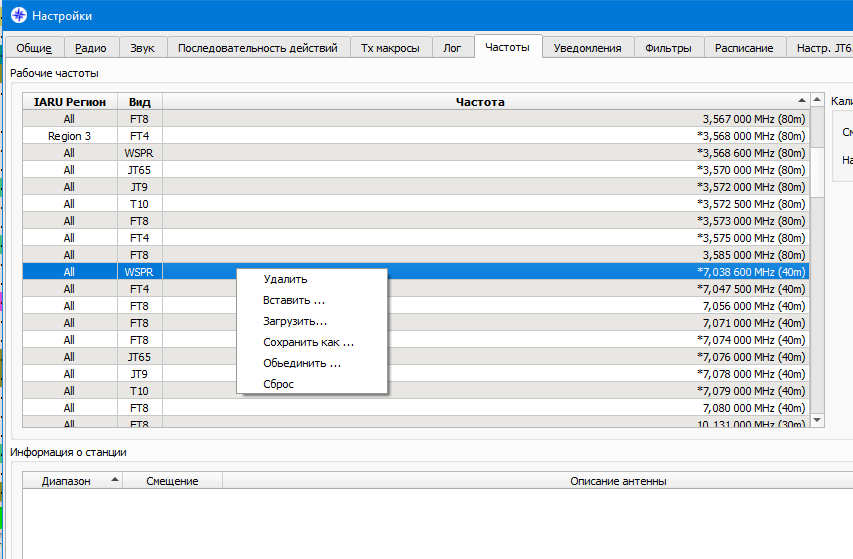

Окно частоты. Оставляем нужные.(работаем правой кнопкой мыши)

Для наглядности работы со станциями. Т.е. внешний вид.

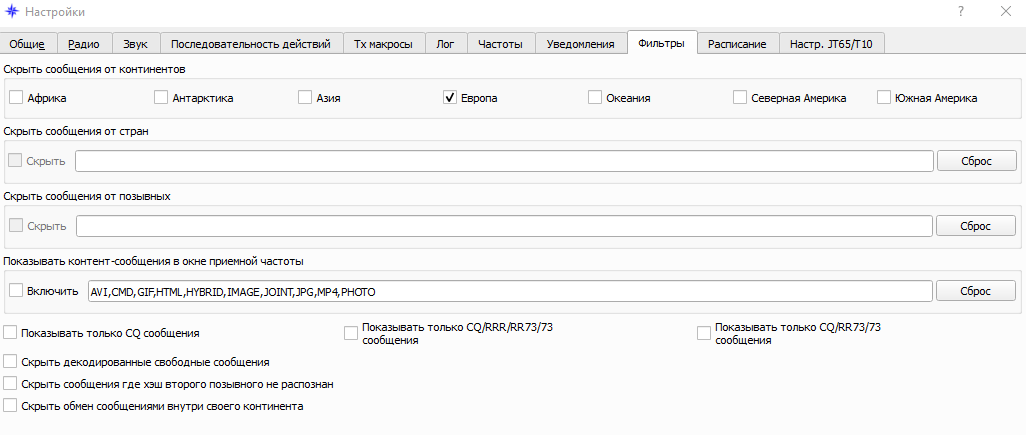

Когда хороший проход радиоволн, то можно его фильтровать! Видим, что стоит фильтр на Европу. Сам поставил. Обычно без фильтров, т.е. как есть по умолчанию. Не забыть убрать! А то можно пол-дня пялится, куда делся прием!!!!

Это вид окна приема без фильтра!

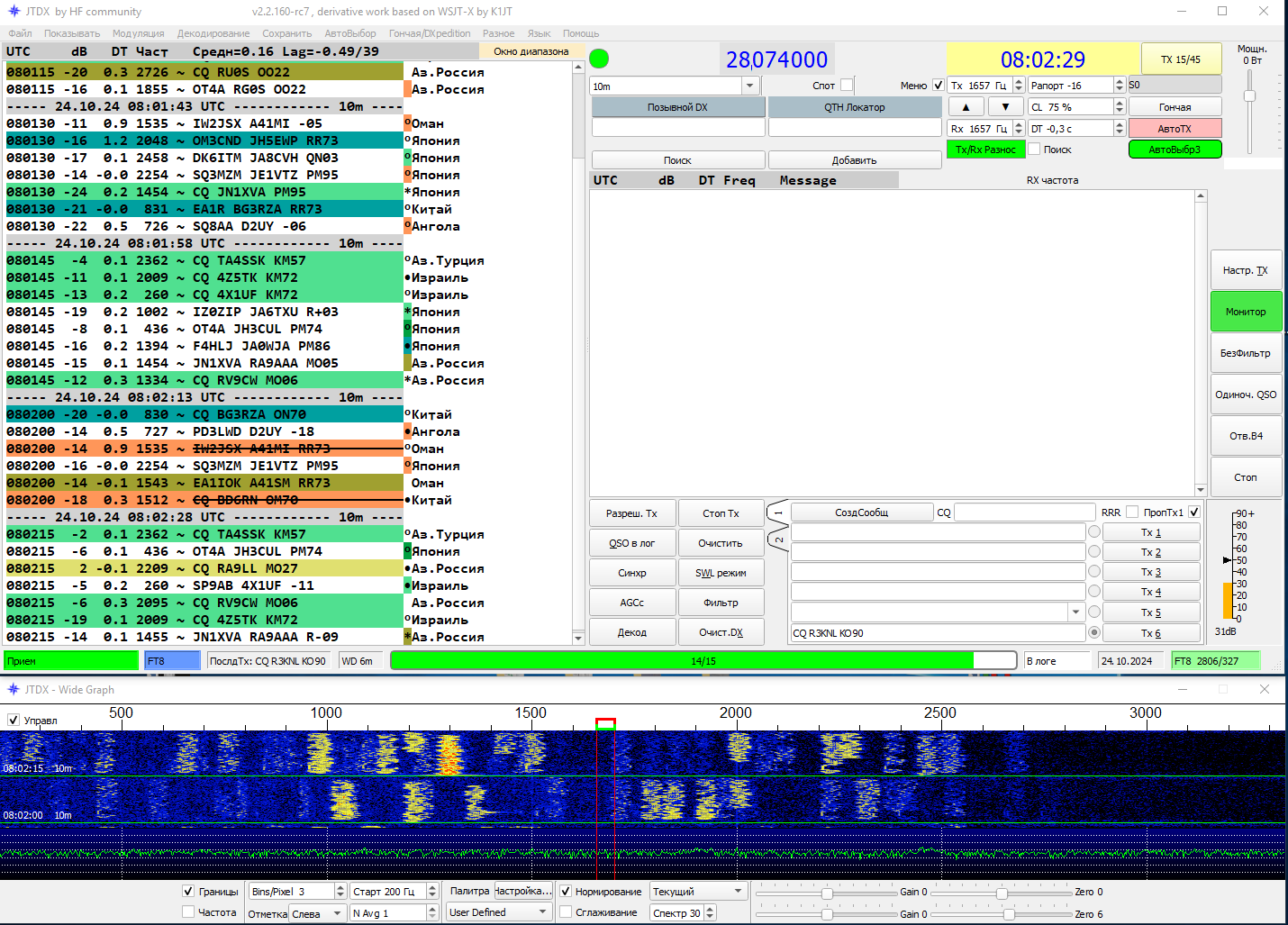

А это с фильтром. Европа выключена!

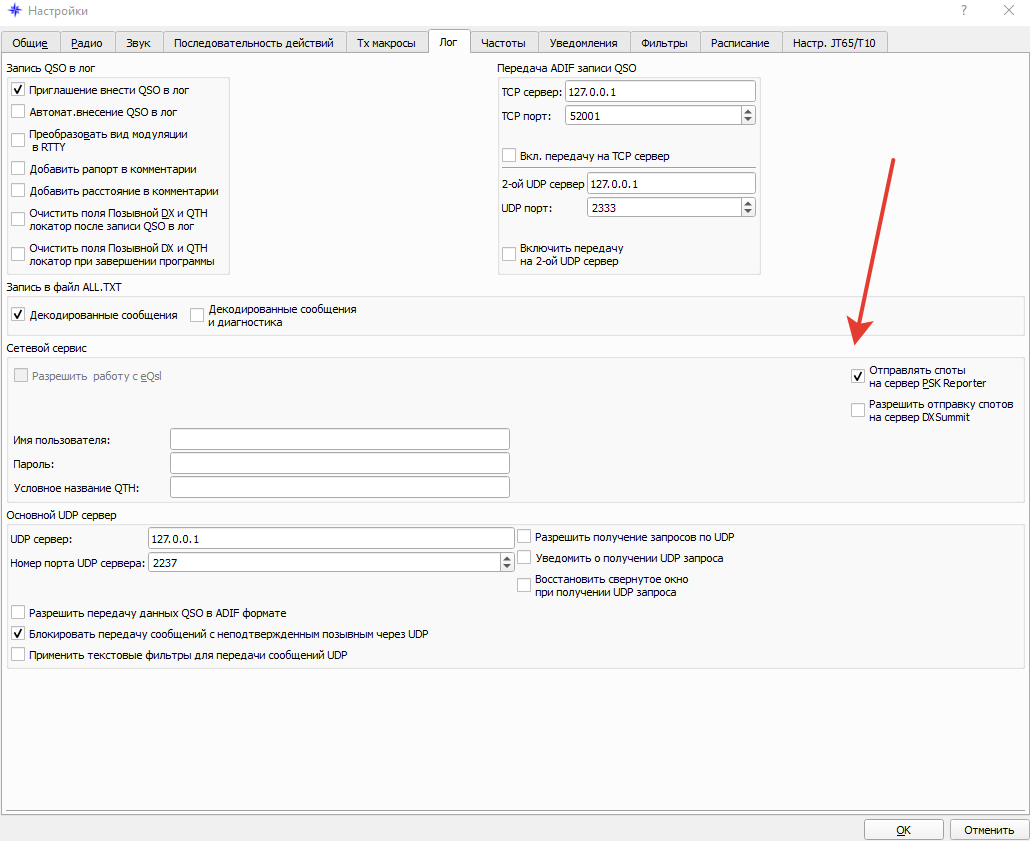

Работа JTDX с PSKREPORTER. Включаем свой маячок. (окно ниже). Это наша программа начнет посылать инфу для pskreporter. Какие станции принимает мой приемник, через мою антенну, в том месте где он установлен.

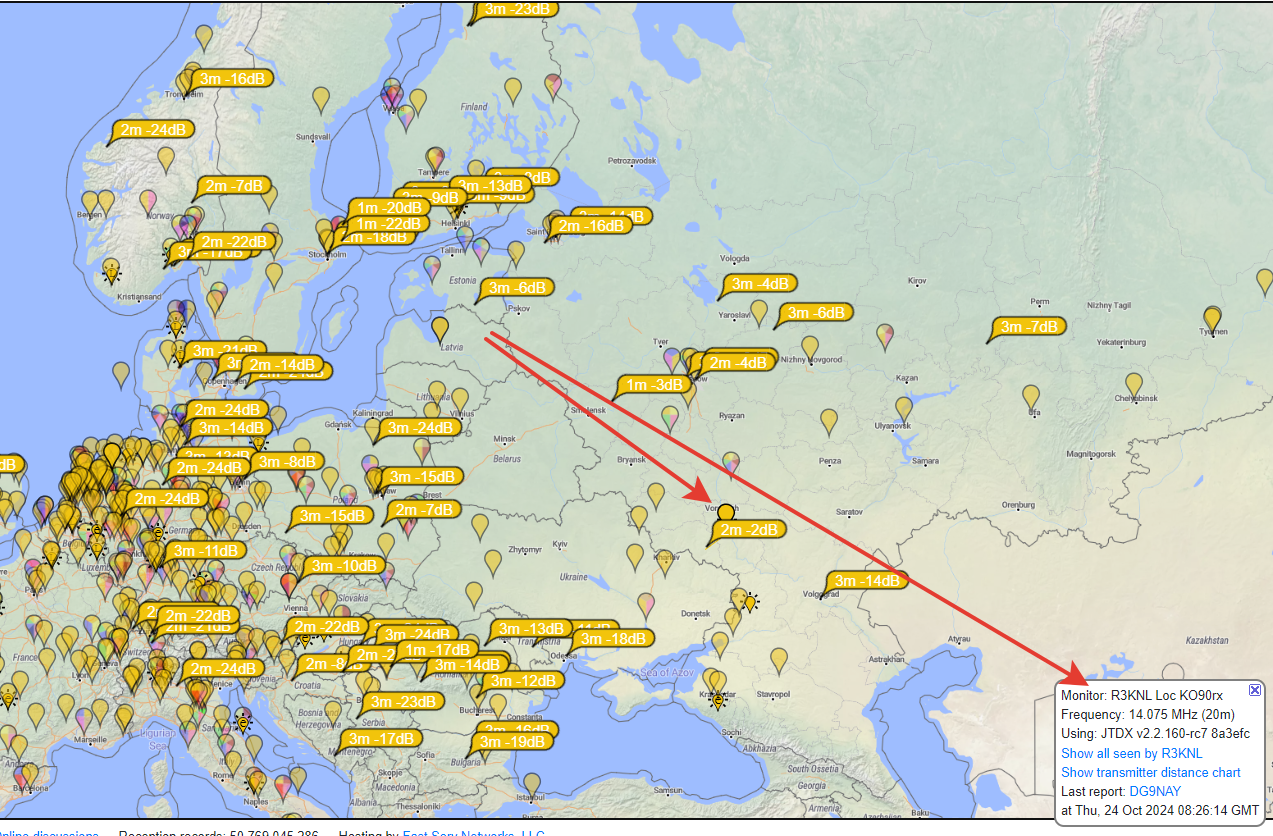

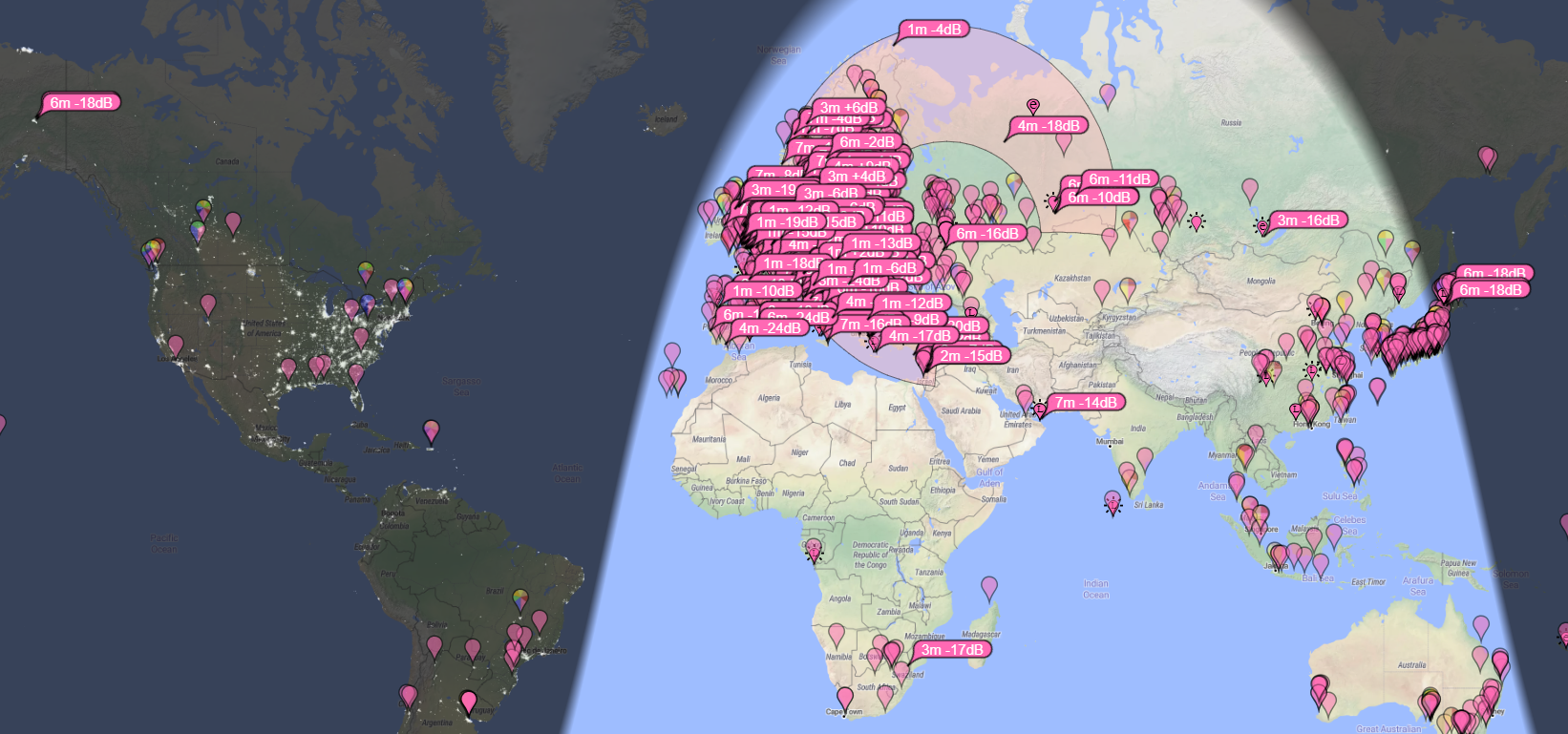

Окно PSKREPORTER. Прохождение на 10 метров. 24 октября 10 часов утра по Москве. На карте, те станции, которые меня слышат!

Это отметка меня (моего трансивера). В городе Лиски.

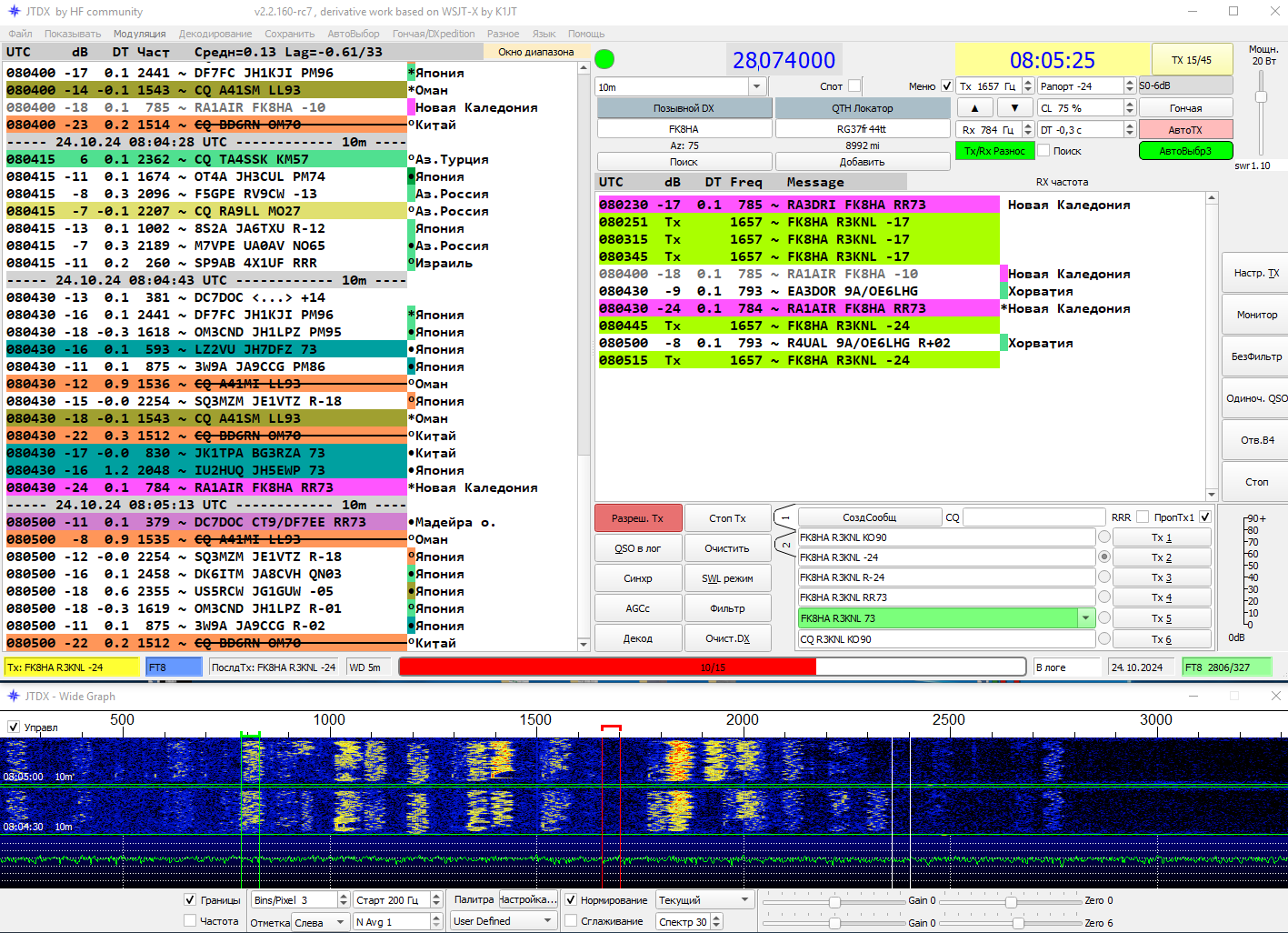

Это я пытаюсь связаться с Новой Каледонией. Но прохождение ухудшается. -17 ДБ. Затем -24 ДБ.

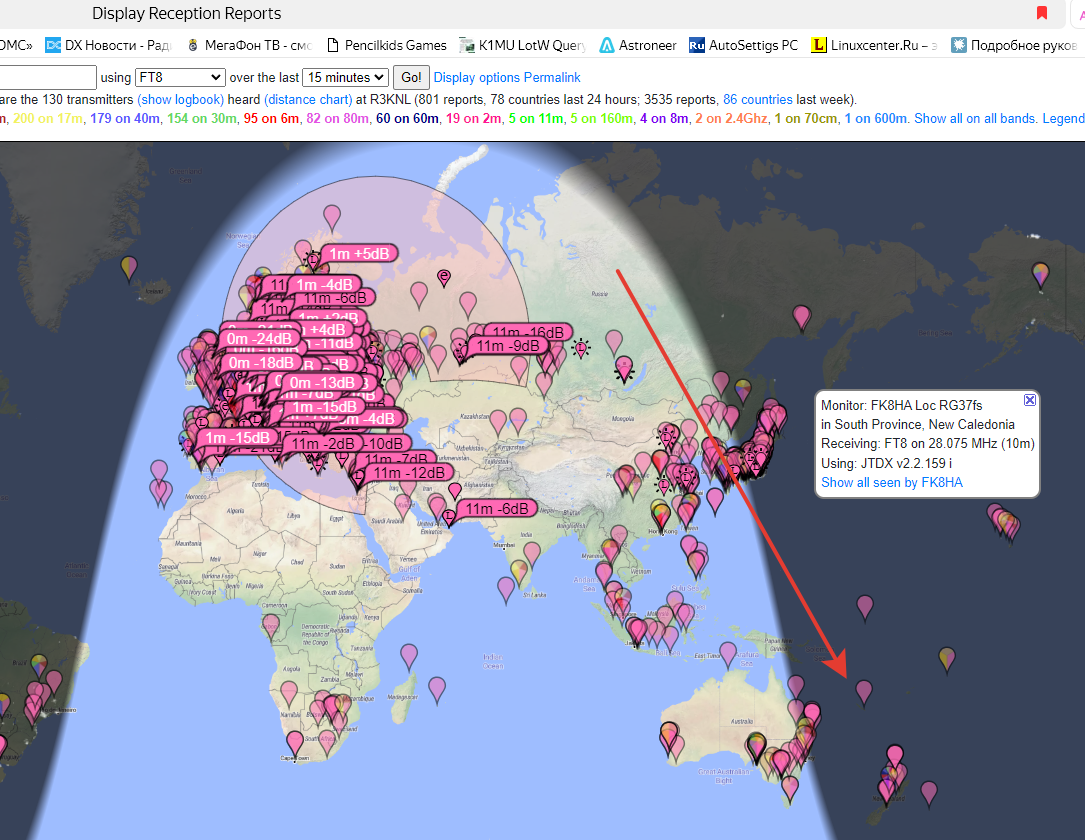

И PSKREPORTER, то же показывает что там меня не слышно. Хотя бывает и слушать не кому!!!

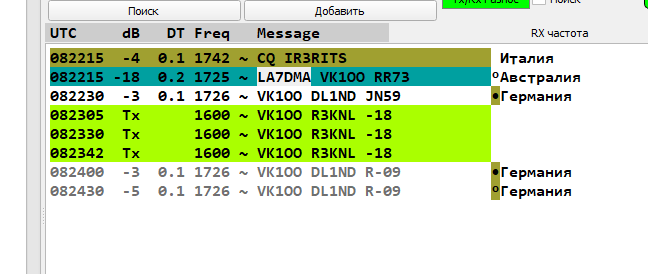

Это правое окошко JTDX. Попытка связи с Австралией. VK1OO. Я зову на своей частоте. (включён разнос). Немец позвал практически на частоте австралийца.
