Инструкции по обновление прошивок для трансивера Xiegu G90

Как обновить прошивку Xiegu G90?

 Источник: https://www.radioddity.com                        https://xiegu.ru/
Вам понадобятся следующие предметы:

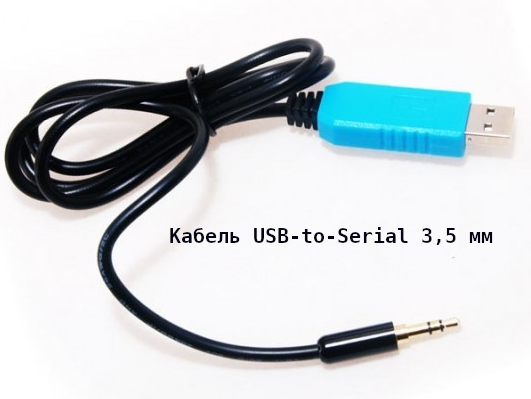

A. Кабель USB-Serial
B. G90
C. Компьютер под управлением операционной системы Windows (XP/Vista/7/8/10/11)
D. Блок питания постоянного тока 12–15 В (способный выдавать не менее 5 А)

E. Скачайте последние прошивки: https://r3knl.liski.su/arhiv-dokumentov/xiegu-g90-sdr

F. Скачайте программу Tera Term: https://github.com/TeraTermProject/teraterm/releases/tag/v5.5.1

ПРЕЖДЕ ЧЕМ НАЧАТЬ ОБНОВЛЕНИЕ ПРОШИВКИ, ВЫПОЛНИТЕ СБРОС К ЗАВОДСКИМ НАСТРОЙКАМ. ПОСЛЕ ЗАВЕРШЕНИЯ ОБНОВЛЕНИЯ ПРОШИВКИ, ВЫПОЛНИТЕ ЕЩЕ РАЗ СБРОС К ЗАВОДСКИМ НАСТРОЙКАМ.

1. Подключите кабель USB-to-Serial и проверьте, правильно ли установлены драйверы:

  Самое первое, что мы делаем, это убеждаемся, что кабель USB-to-Serial правильно работает с персональным компьютером. При первом подключении кабеля к USB-порту компьютера операционная система выполнит поиск файла драйвера для этого нового оборудования и автоматически установит программу драйвера (Windows 10 делает это успешно!). Если все прошло хорошо, мы сможем увидеть виртуальный последовательный порт в программе диспетчера устройств. Если файл драйвера не может быть автоматически установлен операционной системой, нам нужно будет установить его вручную (файлы драйверов доступны на странице поддержки XIEGU.RU).

Примечание: очень ранние кабели Xiegu USB-to-Serial использовали чип Prolific (черный разъем USB).

В настоящее время поставляемые кабели используют чип от FTDI (синий разъем USB).

 Вы также можете использовать устройство DE-19 — для него требуется драйвер CH340.

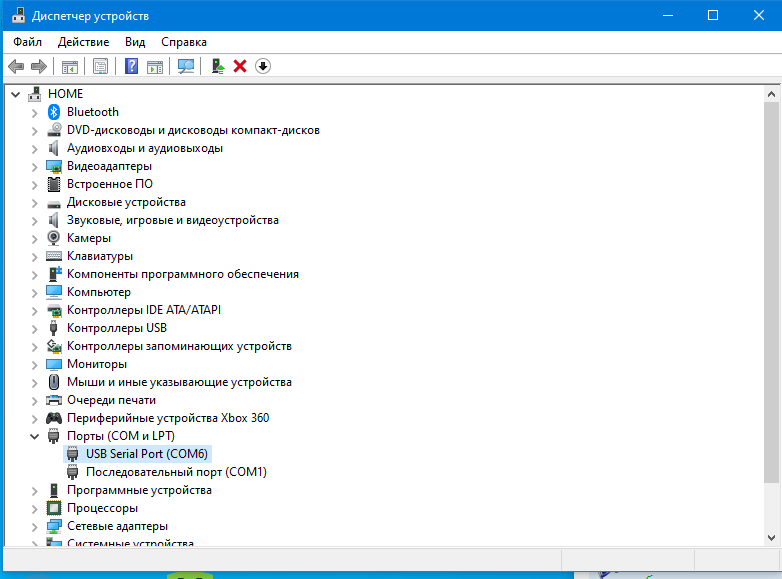

Ниже картинка с моего компьютера. Последовательный порт и его номер видны в Диспетчере устройств Windows как видите у меня получился порт COM6, а на даче COM5).

　2. Проверим свойства COM-порта, настроим скорость порта.

Откройте Диспетчер устройств, нажмите Порты (COM и LPT)

Обратите внимание ещё раз на номер порта — щелкните правой кнопкой мыши по последовательному USB-порту (COMx) — x — это номер COM-порта. У меня свой, у Вас может быть другой.

 ГЛАВНОЕ! Номера  и скорости COM портов в  Windows и Tera Term ДОЛЖНЫ БЫТЬ ОДИНАКОВЫЕ!!!

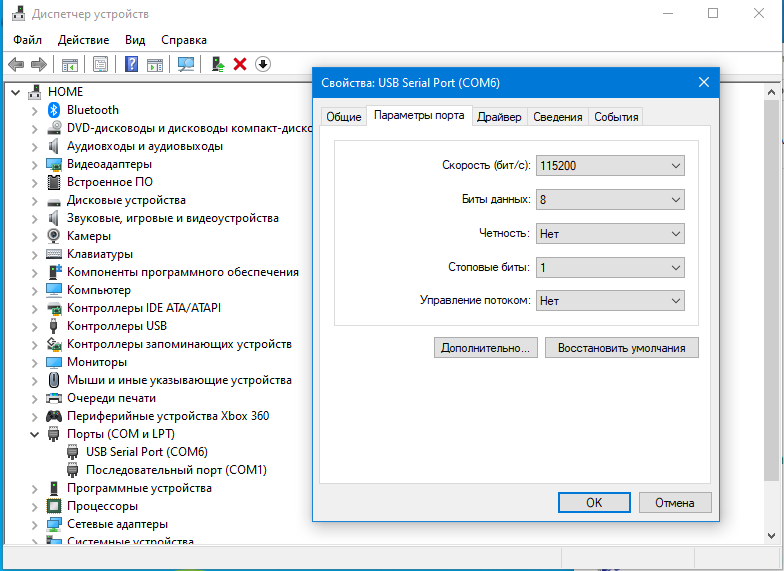

Выберите Свойства, затем Настройки порта. Подтвердите, что количество бит в секунду составляет 115200. Нажмите «ОК»



3. Подключение всех элементов ДЛЯ ПРОШИВКИ:

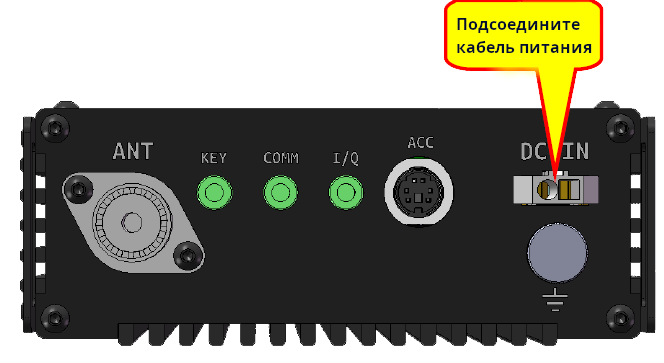

3.1 Подключите кабель питания трансивера.

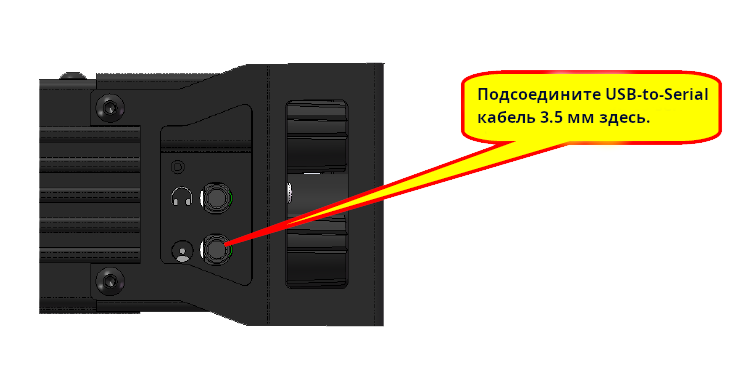

3.2 Для обновления прошивки в головном устройстве:

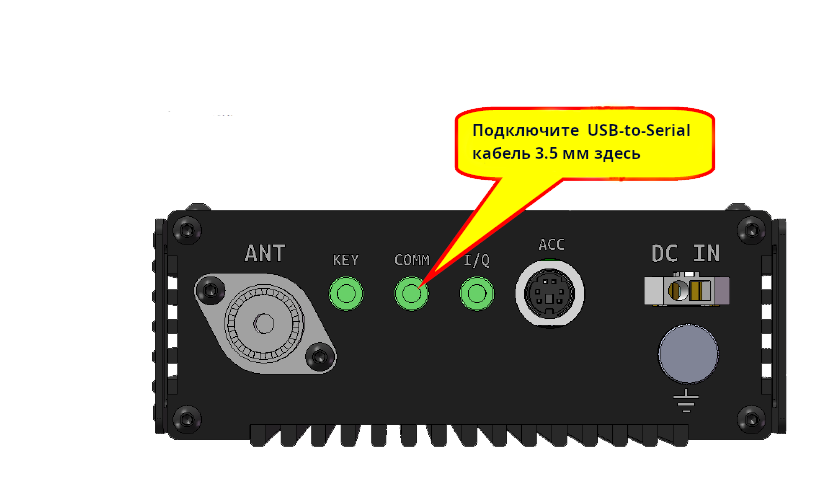

3.3 Для обновления прошивки в базовом блоке:

4. Обновите прошивку с помощью терминального программного обеспечения TeraTerm
Чтобы передать прошивку на устройство, используется терминальное программное обеспечение с поддержкой XModem под названием TeraTerm (хотя можно использовать и другие программы, но это руководство предназначено для TeraTerm).

4.1 Итак устанавливаем терминальное программное обеспечение TeraTerm.
Программу можно скачать с официального сайта:

Я скачал выпуск версии 5.5.1.

Напомню, что запуске любого исполняемого приложения щелчок правой кнопкой мыши по нему открывает окно выбора, в котором есть опция Запуск от имени администратора.

Что мы и сделаем для установки программы:

 При выборе опции «Запуск от имени администратора» вам будет предложено разрешить приложению вносить изменения в ваш компьютер — нажмите «ДА»

Далее Вы увидите следующее окно (выбрать не из чего, поэтому: English):

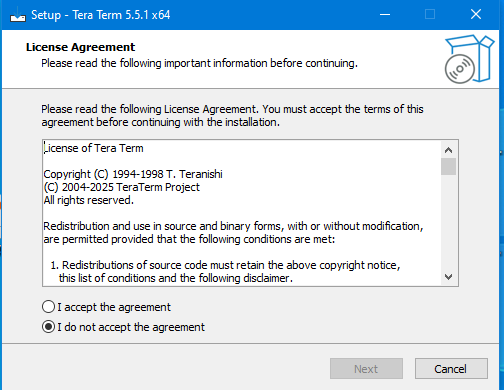

нажимаем OK, появляется следующее окно:

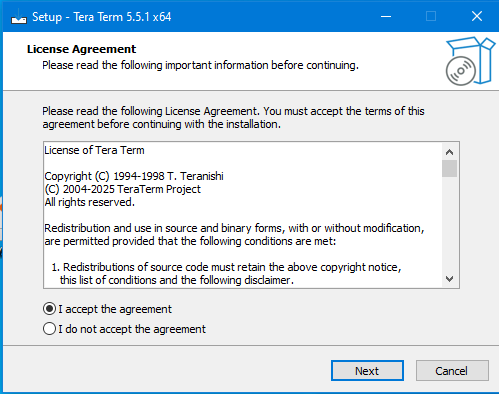

Нажмите на кнопку Я согласен с условиями (I accept... ) и нажмите «Далее» (Next)

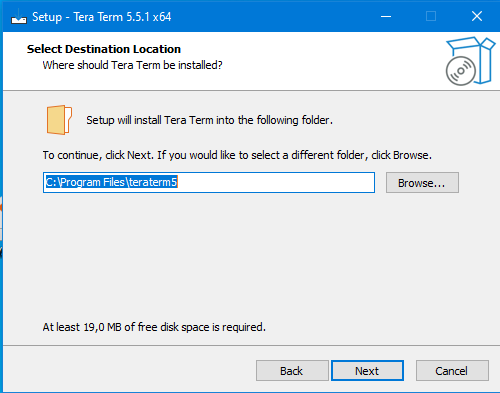

Вам будет предложено выбрать место установки по умолчанию или указать новое:

Нажмите кнопку Далее (Next)

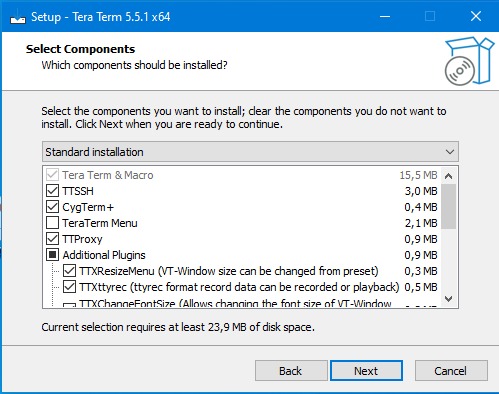

Примите настройки по умолчанию и нажмите «Далее»

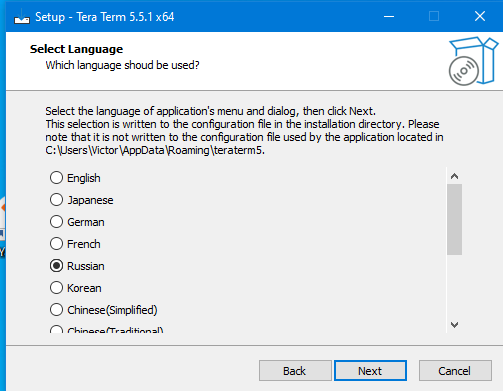

Выберите Язык и нажмите кнопку Далее. (Всё равно программа стартанет по английски!)

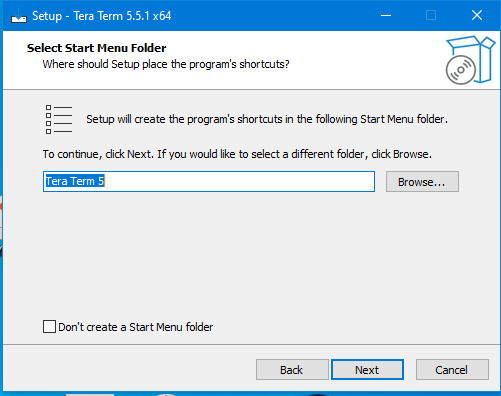

Выберите «По умолчанию» или «Найти папку в меню «Пуск»» и нажмите «Далее»

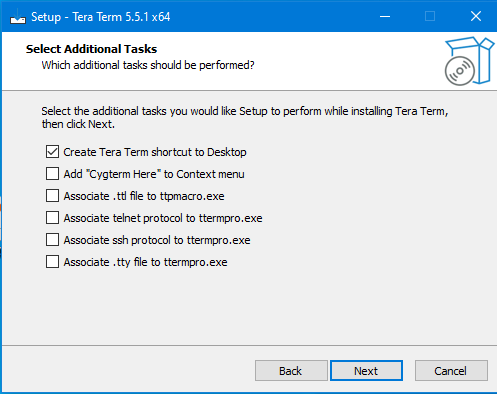

Выберите дополнительные задачи/параметры и нажмите «Далее» (Оставляем всё как есть!)

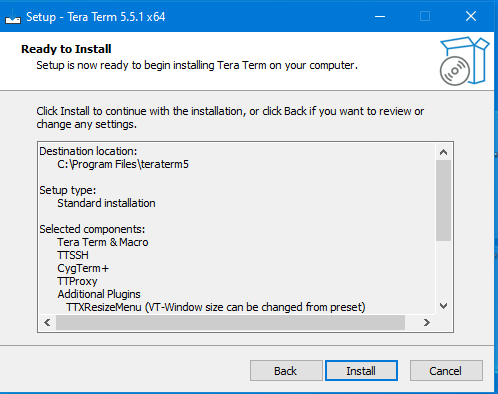

Подтвердите параметры установки и нажмите Установить

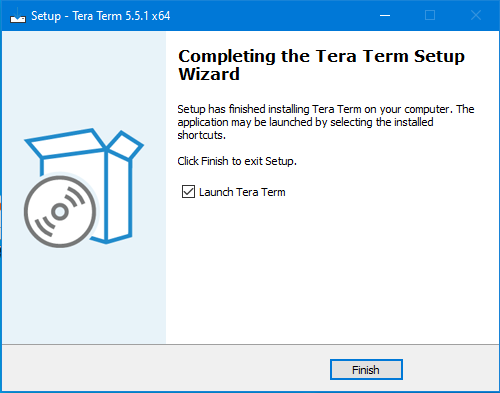

Выберите «Запустить Tera Term» и нажмите «Готово»

Вы увидите выпавшее окно: Tera Tern: New connection. И мы переходим к настройкам Tera Term. 　

4.3 Настройка TeraTerm
Если вы забыли поставить птичку в последнем окне установки--  запустить TeraTerm. То сделайте это сейчас вручную.
На верхней панели выберите «Файл»/«Новое подключение», а затем, когда откроется панель, установите переключатель в положение «Serial (Последовательный)» вместо TCP/IP.

а) В окошке Port мы вводим номер COM-порта (в данном случае это COM6, но у вас он может быть другим), который мы ранее наблюдали в диспетчере устройств. Выберите его из списка доступных портов в раскрывающемся меню.

Это получается: COM6:USB Serial Port (COM6)/

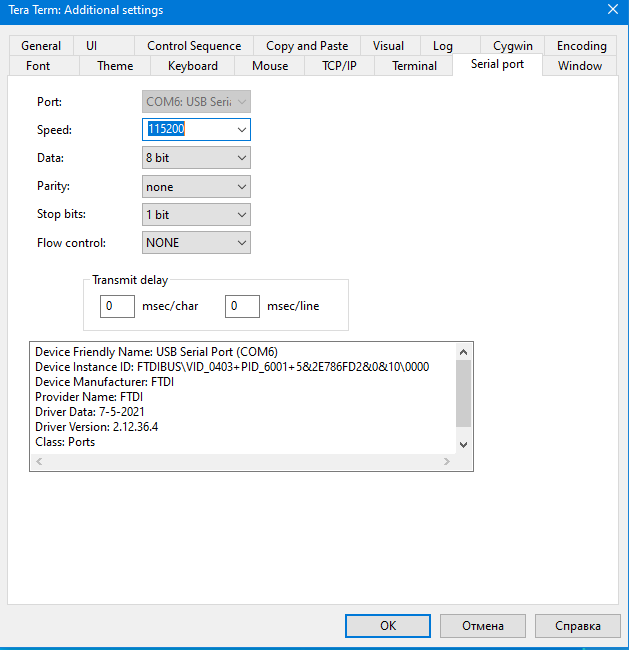

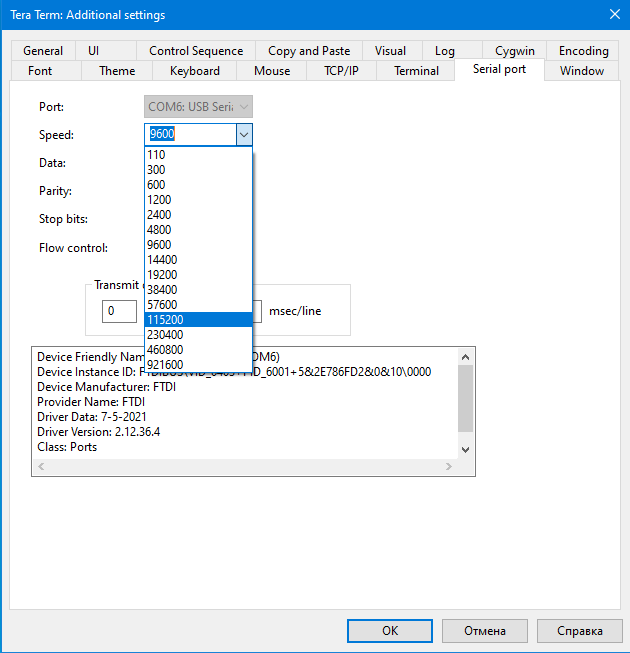

б) Теперь настроим скорость передачи данных: выберите «Настройка/последовательный порт». (Setup/Serial Port.)

Подтверждаем, что скорость составляет 115 200, выбираем эту цифру. Нажмите OK.

Мы совместили COM порты  по номерам и по скорости.

в) Теперь перед нами появилось главное окно терминала:

　

　

г) Таким образом, G90 подключен к источнику питания постоянного тока 13,8 В, способному выдавать ток не менее 6 А, мы включаем G90 и пытаемся войти в меню обслуживания.

При обновлении с более ранней версии прошивки до текущей версии нажмите клавишу пробела в течение первых 10 секунд после запуска трансивера.
При обновлении с последней версии прошивки нажмите кнопку регулировки громкости на радиоприемнике при его включении.

 Если это не помогло, попробуйте включить G90, удерживая клавишу пробела.
Оба этих действия прерывают обычную процедуру загрузки и открывают меню, как показано ниже.

Примечание:

Для радиостанций G90 с серийными номерами, в которых в качестве префикса не используется буква V
УДЕРЖИВАЙТЕ ПРОБЕЛ НАЖАТЫМ и нажмите кнопку питания G90

Для радиоприемников G90 с серийными номерами, содержащими букву V в качестве префикса (ТОЛЬКО для тех, которые содержат букву V в качестве первого символа серийного номера:
Нажмите кнопку регулировки громкости и включите дисплей

　

e) Появится меню обновления прошивки:
(При обновлении основного блока происходит обратный отсчёт, в течение которого вам нужно нажать 1. При обновлении блока дисплея обратного отсчёта нет, он ждёт вашего действия).

　

Шаг 1. Нажмите 1. Обновить прошивку

Шаг 2. Отобразятся сообщения «Стирание.. 100%» и «Ожидание файла прошивки...». Это означает, что старая прошивка в радиоприемнике удалена и меню ожидает, когда вы введете новый код прошивки.
　

　

Когда старая прошивка будет удалена и появится сообщение Ожидание файла прошивки,

　

f) В Tera Term нажмите:  «File» → «XMODEM» → «Send...»  →  в таком порядке.

Выберите файл обновления прошивки основного блока (MainUnit) (скачайте последнюю версию прошивки Xiegu G90), и нажмите «Открыть»

　

Установите флажок «1К». Без этого прошивка не будет осуществлена! Придется повторять всё с начала!!!

　

g) Начнётся загрузка прошивки:
　

　

h) Дождитесь завершения передачи

　

После успешного завершения передачи данных G90 автоматически перезапустится.

i) Если вам нужно обновить обе части радиоприемника (головную и основную)

Отключите питание на 5 секунд и снова подключите

Выньте штекер из задней части и вставьте его в нижнее левое гнездо на дисплее
　

При обновлении с более ранней версии прошивки до текущей версии нажмите клавишу пробела в течение первых 10 секунд после запуска. Если загрузка прошла успешно, повторите попытку, удерживая клавишу пробела на компьютере и выбрав программу терминала.

При обновлении с последней версии прошивки нажмите кнопку регулировки громкости на радиоприемнике при его включении. Если это не помогло, попробуйте включить G90, удерживая клавишу пробела.
Оба этих действия прерывают обычную процедуру загрузки и открывают меню, как показано ниже.

　

Выберите 1. Update FW (Обновить прошивку)

Затем, когда в окне TeraTerm будет отображается Wait FW file...   (Ожидание файла FW):

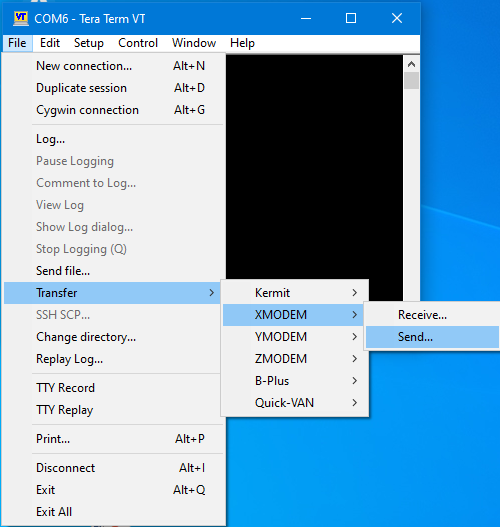

Выберите в таком порядке: «File» →«Transfer» → «XMODEM» → «Send...»  (Файл– Трансфер– XMODEM– Передача...)

　

Выберите нужный файл xgf прошивки (куда Вы его заранее скачали)

 И не забудьте поставьте галочку в поле 1K!!!               (внизу, слева в окошке : Option)

　

Нажмите кнопку "Открыть"

Загрузка……

　

Загрузка……

　

Игнорировать потерянное сообщение

По завершении отключите питание G90 и подождите 5 секунд
Снова подключите питание к G90. Включите трансивер.

j) После перезагрузки трансивера удерживайте кнопку Function в течение 2 секунд и проверьте уровень прошивки с помощью пункта 10 в системном меню.
　

Должна быть версия : 1.81　

Конец!
