Инструкции по обновление прошивок для усилителя мощности XPA125B

Обновление прошивки Xiegu XPA125B

После загрузки и распаковки пакета, прошивку Xiegu XPA125B можно обновить следующим образом:

1. XPA125B необходимо запитать от внешнего источника питания на 13,8 В.

2. Выключите XPA125B.

3. Подключите USB-кабель, который поставляется с вашим XPA125B, к ПК.

4. Проверьте в Диспетчере устройств в Виндовс, что необходимый драйвер установлен и настроен:

5. Запустите TeraTerm или другую терминальную программу, поддерживающую эмуляцию терминала и передачу данных по протоколу X-MODEM с размером блока 1 КБ. Для вашего удобства мы добавили текущую версию 5.3 TeraTerm в архив обновлений XPA125B.

6. Настройте TeraTerm для установки последовательного соединения и выберите виртуальный COM-порт, назначенный вашему кабелю программирования XPA12B.

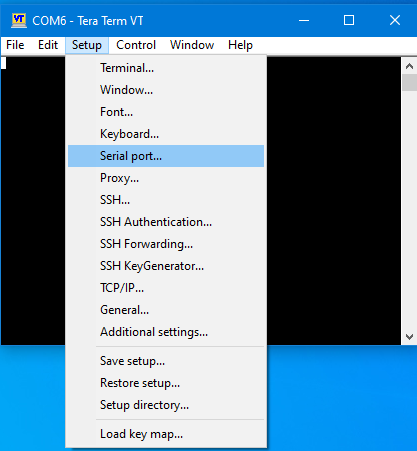

7. Теперь выберите «Setup (Настройка)» → «Serial port...» (Последовательный порт…)

8. Настройте свойства последовательных портов следующим образом:

9. Нажмите и удерживайте кнопки [PA] и [BAND] на XPA125B.

10. Теперь нажмите кнопку [POWER] для включения устройства.

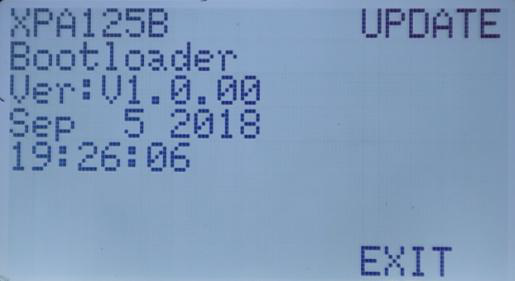

11. На дисплее появится экран, подобный следующему изображению.

12. Теперь отпустите все кнопки.

13. Нажмите кнопку [PA] (соответствует функции UPDATE), чтобы начать процесс обновления.

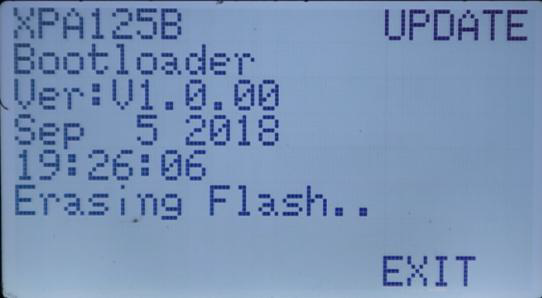

14. Сразу после этого текущая прошивка будет удалена.

15. После удаления прошивки (примерно через 3 секунды) в окне TeraTerm на компьютере отобразится следующая информация:

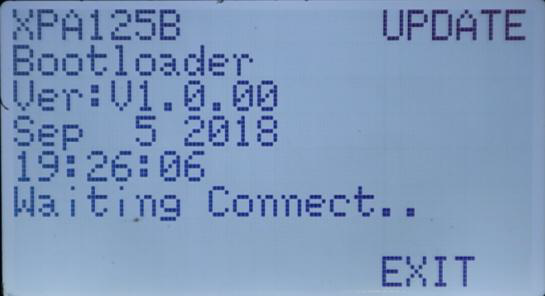

16. Теперь Xiegu XPA125B ожидает новую прошивку.

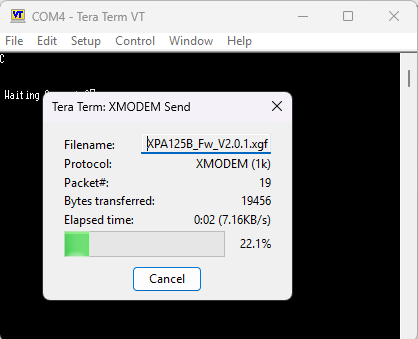

17. Чтобы начать передачу новой прошивки, выберите: File → Transfer → XMODEM → Send…(Файл → Передача → XMODEM → Отправить…)

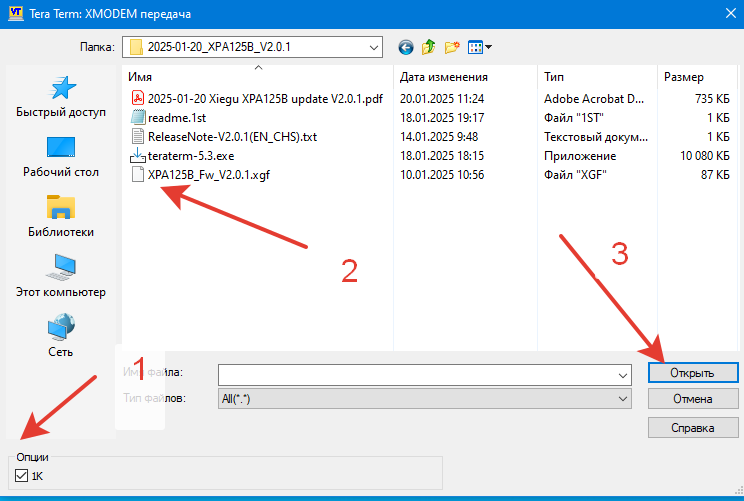

18. Не забудьте отметить галочкой пункт «1k». Это очень важно. Если вы забудете это сделать, вам придётся начать всю процедуру обновления с самого начала. СМ.1

Перейдите в каталог с файлом новой прошивки и выберите файл с расширением «.xgf»- СМ. 2.

Третьим действием жмем "Открыть". СМ.3
