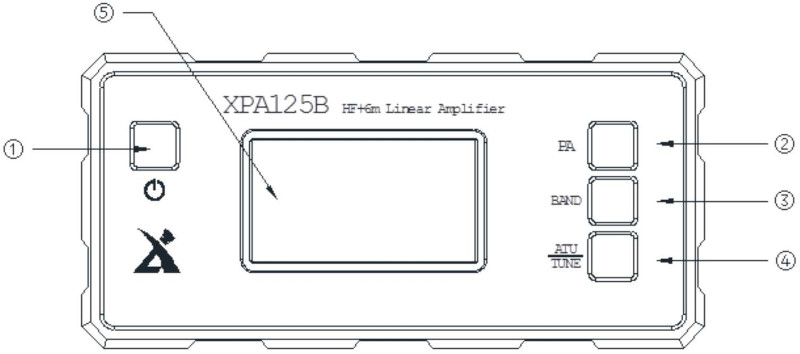

1. Кнопка питания
- При включенном XPA125B нажмите эту кнопку и удерживайте её в течение 2 секунд, чтобы XPA125B выключился.
- При выключенном XPA125B нажмите эту кнопку и удерживайте её в течение 2 секунд, чтобы XPA125B включился.
2. Кнопка PA (ON/OFF RX) (PA - power amplifier).
Используется для включения и выключения блока PA усилителя мощности.
3. Кнопка BAND (AUTO/MANUAL) Кнопка выбора диапазона
С помощью этой кнопки можно выбрать ручное или автоматическое переключение диапазонов.
В режиме ручного переключения диапазонов XPA125B будет переключать диапазоны в следующем порядке:
160 м ➔80 м ➔60 м ➔40 м ➔30 м ➔20 м ➔17 м ➔15 м ➔12 м ➔10 м ➔6 м
4. Кнопка ATU (ON/OFF ATU)
Эта кнопка позволяет получить доступ к функции автоматической настройки антенны.
5. Экран LCD: Вся информация о рабочем состоянии отображается здесь.
Дисплей защищён защитной пластиной из органического стекла.

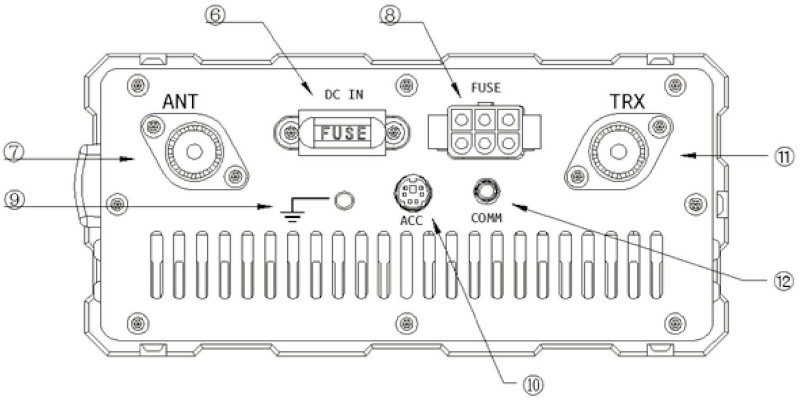

6. Разъём питания DC IN
Для XPA125B требуется источник питания 12–15 В постоянного тока
7. Разъём ANT
Разъём ANT подключается к антенне, модель разъёма — SL16-K.
8. Держатель предохранителя
Внутренний держатель предохранителя. Номинал предохранителя — 30 А постоянного тока.
9. Заземление
10. Разъём ACC (подключения интерфейса передачи данных указаны ниже):

| PIN1: NC | PIN4: вход ALC |
| PIN2: входной сигнал PTT | PIN5: NC |
| PIN3: входное напряжения выбора диапазона частот | PIN6: GND |
11. Разъём TRX
Интерфейс TRX подключается к выходу трансивера, модель разъёма — SL16-K.
12. Интерфейс CIV
Этот интерфейс предназначен для обновления прошивки XPA125B и подключения к ПК.

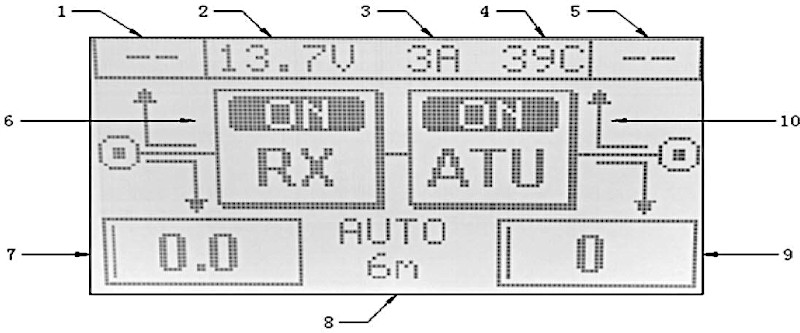

1. Входное значение КСВ
Отображает значение КСВ на входе XPA125B.
2. Рабочее напряжение
Отображает значение постоянного напряжения питания XPA125B.
3. Рабочий ток
Отображает ток, потребляемый XPA125B.
4. Температура выходного каскада
Отображает текущую температуру каскада усилителя мощности.
5. Выходное значение КСВ
Отображает значение КСВ на выходе XPA125B.
6. Состояние усилителя мощности
ON (ВКЛ): Текущий сигнал подключен к блоку усилителя мощности. Указывает, что усилитель мощности работает.
OFF (ВЫКЛ): Указывает, что выбран режим обхода, блок PA усилителя мощности отключен от цепи.
- RX указывает, что устройство находится в режиме приема.
- TX указывает, что устройство находится в режиме передачи.
7. Входная мощность
Отображает значение входной мощности XPA125B в ваттах.
8. Текущее состояние рабочего диапазона
Отображает текущий рабочий диапазон и выбранный автоматический или ручной режим. На рисунке выше показан 160-метровый диапазон.
9. Значение выходной мощности
Отображает выходную мощность XPA125B в ваттах.
10. Состояние автоматического антенного тюнера (ATU)
Отображает состояние автоматического антенного тюнера.
OFF (ВЫКЛ.): XPA125B не подключен к автоматическому антенному тюнеру. (BYPS)
ON (ВКЛ.): XPA125B подключен к автоматическому антенному тюнеру. (IN USE- используется)
При успешной настройке значение КСВ будет отображаться стабильно. При неудачной настройке значение КСВ будет мигать.
************************************************************************************************************************************************************************
3.1 Способ подключения проводов
3.1.1 Способ подключения XPA125B к G90
XPA125B можно напрямую подключить к G90, который затем может управлять переключением диапазонов и функциями ALC усилителя.

3.2 Порядок действий:
3.2.1 Использование блока усилителя мощности [PA - power amplifier] (блок ATU выключен)
|
Предупреждение: 1. Не допускайте, чтобы максимальная выходная мощность усилителя превышала 100 Вт. 2. Использование XPA125B на высоких уровнях мощности в течение длительного времени может привести к перегреву и потенциальному повреждению усилителя мощности. |
3.2.2 Переключение диапазонов
Переключение диапазонов частот вручную осуществляется в следующем порядке:
160 м → 80 м → 60 м → 40 м → 30 м → 20 м → 17 м → 15 м → 12 м → 10 м → 6 м.
3.2.3 Использование блока автоматической настройки антенны [ATU] (блок PA установлен в выключенное состояние).
Если вам нужно выполнить повторную настройку, нажмите кнопку [ATU] и удерживайте ее в течение двух секунд, чтобы принудительно запустить повторную настройку блока ATU XPA125B. После успешной настройки переведите трансивер в нужное для использования состояние.
3.2.4 Совместное использование усилителя мощности + автоматического антенного тюнера
3.2.5 Гибкая настройка блока PA и блока ATU.
Блок ATU и блок PA XPA125B можно использовать независимо друг от друга. Таким образом, XPA125B можно использовать как автоматический антенный тюнер или как отдельный усилитель мощности. Вы также можете отключить оба блока, и тогда ваш приемопередатчик будет подключен напрямую к антенне.
3.2.6 Защита и предупреждение.
XPA125B оснащен различными интеллектуальными функциями защиты, которые максимально обеспечивают безопасность оборудования при ежедневном использовании. При возникновении нештатной ситуации XPA125B немедленно переходит в режим защиты и переключается в режим обхода.
Отпустите кнопку PTT. Защита будет отключена, и XPA125B вернется в режим приема.
При обнаружении высокого коэффициента стоячей волны, высокого тока, высокого напряжения, перегрева и других ошибок внутренние датчики XPA125B активируют функцию защиты при превышении определенного порога. Порог срабатывания каждого датчика следующий:
|
Предупреждение. Если сила тока XPA125B слишком высока (более 25 А) или происходит короткое замыкание, может перегореть предохранитель на задней панели. В этом случае устройство не включится. Пожалуйста, проверьте состояние предохранителя. |
Продолжение в статье от radioddity.com: Работа с усилителем мощности Xiegu XPA125B хотя там особо нового вроде как и нет.
